Electromagnetic Water Flow Meter

Electromagnetic Flow Meter digunakan untuk mengukur aliran cairan yang mempunyai konduktivitas minimal 5µS/cm namun ada juga yang mensyaratkan minimal konduktivias 20µS/cm.

Sensor electromagnetic dipasang pada posisi tertentu guna mengukur aliran cairan tanpa adanya bagian mekanik yang bergerak sehingga cukup aman terhadap cairan yang mungkin sesekali mengandung kotoran, mengandung asam atau sifat korosive. Dalam Hal akurasi Electromagnetic Flow Meter mempunyai akurasi yang cukup tinggi pada range pegukuran yang cukup luas. Karena tidak adanya contact langsung dengan komponen mekanik maka dipastikan pressure dropp krena alat ini bisa diabaikan.Electromagnetic flow meter bisa dikatakan bebas maintenance.

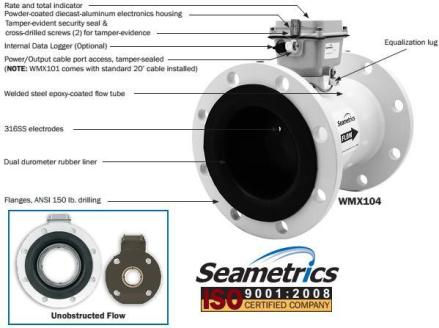

Ada beberapa bagian penting dalam memilih dan menentukan spech electromagnetic flow meter untuk bahan linner bisa menggunkan Rubber, PTFE, PU atau yang lain. Sedangkan untuk jenis matrial electrode bisa digunakan SUS316L, Platinum, Titanium, Hastelloy-C. Untuk Matrial Flange dan body cover bisa digunakan satinless steel atau carbon steel. Ukuran dariElectromagnetic flow meters tersedia dari 2″ hingga 30 inch.

Sedangkan untuk jenis connection dari electromagneticflow meter ada yang menggunakan drat, flange ( JIS, ANSI atau DIN), Clamp fitting dan buffer. Untuk penempilan luar pada sensor baik itu bahan untuk flange, body dan cover kumparan magnetic ada yang menggunakan carbon steel, stainless steel dan ada juga yang menggunakan non metal sepert PP dan PVC semua pemilihan jenis bahan flow meters ini ditentukan oleh kondisi liquid, area installasi, dan lainnya yang disyaratkan

Spesifikasi dari electromagnetic flow meter dapat di rangkum sebagai berikut :

General Spech

Accuracy ± 0.5%

± 0.5%

Repeatability ± 0.2%

± 0.2%

Humidity 5 to 95%

5 to 95%

Material – Electrode

316 Stainless Steel, Titanium, Tantalum, Hastelloy alloy, Platinum

Liner

Rubber, PTFE

Housing

Carbon Steel, 316 Stainless Steel

Temperature – PTFE

150oC (Option-180oC)

Rubber

80oC

Pressure

10Mpa (Option-1.6, 2.5, 4.0Mpa)

Analog Output

4-20mA, 500 ohms Max. Load

Output Frequency

Scaled Pulse Output (Open Collector), Max. KHz

Power Supply

AC220V or DC24V

Communications

RS232, RS485, MODBUS, HART

Explosion

Explosion ExdIIBT4-T6

Protection

IP65 (Option: IP68)

Connection

Flange (DIN, JIS/KS, ANSI)

Flow Range Chart

Model Selection
