Flow meter ultrasonic 2 Path

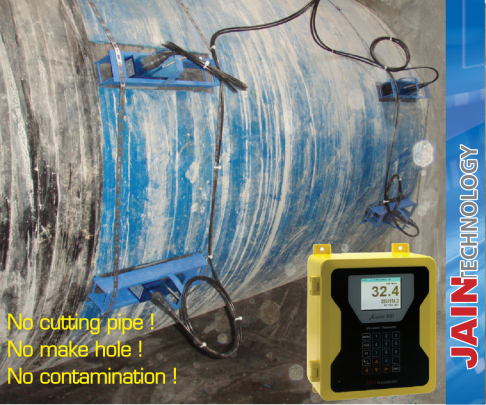

Flow meter ultrasonic 2 path atau Double path merupakan jenis flow meter ultrasonic clamp on yang bisa di operasikan atau di instalasi di 2 pipa dengan ukuran dimeter pipa yang sama maupun ukuran dimeter pipa yang berbeda. Jadi jika kita ingin mengetahui atau mengecek aliran suatu cairan dalam pipa dengan ukuran pipa berbeda ataupun sama bisa menggunakan jenis flow meter ultrasonic model Xonic X100 dengan 1 ultrasonic transmitter dan menggunakan 2 path transducer atau 2 pasang transducer ultrasonic.

enis flow meter ultrasonic 2 pah ini sangat cocok jika kita ingin memantau kapasitas flow rate dari suatu pompa masuk dan sekaligus untuk memantau kapasitas aliran pipa keluar sehingga kita bisa mengetahui jumlah pemakaian cairan atau mengetahui loss dari flow rate yang terjadi pada proses.

Flow meter Xsonic X100 Ini selain bisa digunakan untuk mengukur aliran pada 2 pipa yang berbeda dapat juga digunakan untuk mengukur pada aliran satu pipa dengan menggunakan single path (1 pasang transducer) maupun double path (2 pasang tranducer).

Untuk akurasi ada perbedaan jika menggunakan 2 path dalam 1 channel (1 ukuran pipa) maka akurasi bisa mendekati 0.5%. sedangkan jika menggunakan 1 channel akurasi berada pada kisaran 1%.

Berikut ini performance dari flow meter Xonic X100 dari Jain technology korea
  • Type : Clamp-On Ultrasonic Flowmeter

  • Measuring Pipe Size : DN15 ~ DN6000

  • Velocity Range : 0.02~12 m/s

  • Accuracy : ±1.0 % (single path), ±0.5 % (dual path)

  • Sensitivity : 0.002m/s

  • Turn-Down Ratio : 500:1

  • Data Input Two 4~20 mA DC

  • Data OUTPUT : Two 4~20mADC for flow Relay for Total RS-232C/485 Serial

  • Datalogger : 4Mb

  • Repetability : 0.25%

  • Required Straight Run :

  • Upstream 10D, Down stream 5D (single path)

  • Upstream 7D, Down stream 3D (dual path)

  • Display : Color Graphic LCD 128×64

  • Operating Temperature

  • Flow Computer : -20 ~ +60℃

  • Transducer : -40 ~+120℃

  • Power : 110~220VAC, free voltage

  • Enclosure

  • Flow Computer : NEMA 4 (IP65)

  • Transducer : NEMA 7 (IP68)

Tampilan dari Flow computer /display Xonic X100 Double path and single path clamp on ultrasonic flow meter bisa di lihat dibawah ini.

Dari tampilan display ultrasonic double path flow meter datas bisa dilihat flow rate dari path 1 dan path 2 mempunyai flow rate yang berbed,a dikarenakan diameter pipa dari path 1 dan diameter dari path dua mempunyai ukuran yang berbeda.

Sebagaimana ultrasonic clamp on flow meter saat memasukan parameter juga harus dimasukan dimaeter pipa , tebal pipa, jenis material pipa, jenis liquid dan lainya. Hanya saja jika menggunakan fasilitas double path maka di butuhkan ultrasonic transducer sebanyak 2 pasang sesuai dengan 2 ukuran dimeter pipa yang akan di install transducer dan untuk flow computer atau ultrasonic transmitter atau display ultrasonic cukup 1 unit dan mampu menyajikan 2 jenis aliran dengan diameter pipa yang sama ataupun yang berbeda.

Model dari flow meter ultrasonic jenis 2 path ini terdiri dari :

  1. Flow Comp 1 units part no. : X100L

  2. Transducer Clamp on 2 pasang ( 4 units) :

  3. Size B , Part No. : LTB , DN20 – DN80

  4. Size C , Part No. : LTC , DN50 – DN250

  5. Size D , Part No. : LTD , DN200 – DN900

  6. Size E , Part No. : LTE , DN500 – DN3000

  7. Size F , Part No. : LTF , DN2000 – DN6000

  8. Cable Part No. Cxx , xx = Panjang Kabel jumlah 2 pasang ( 4 unit)

  9. Mounting Track and clamp jumlah 4 set

Lebih detail tentang product ini bisa lihat di Xonic 100L
